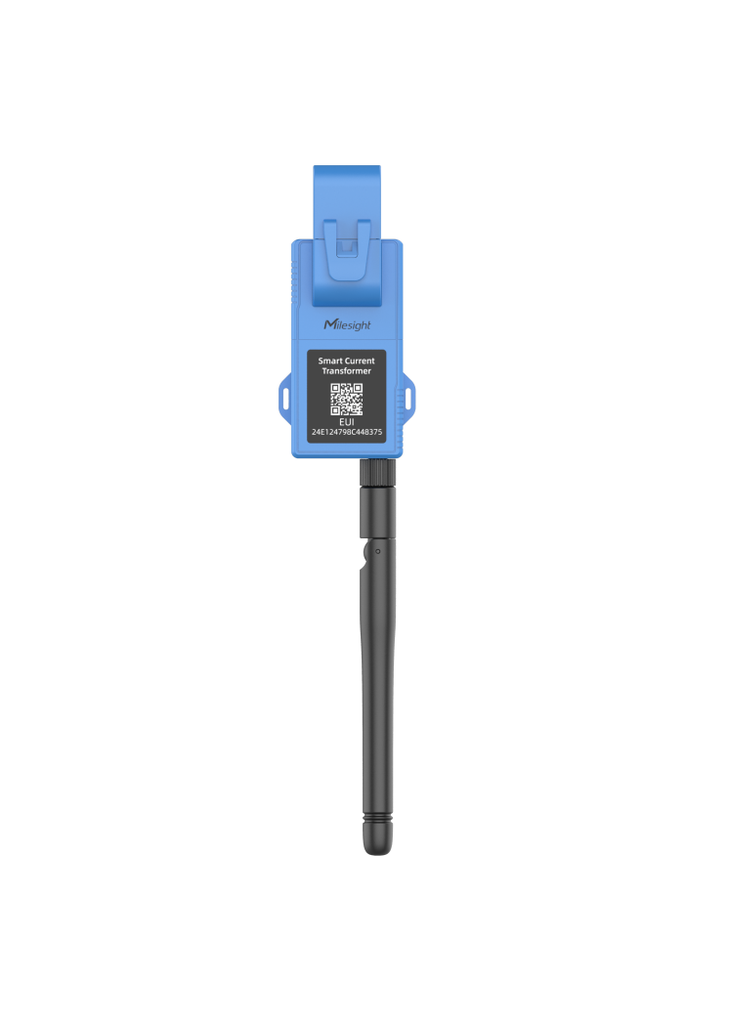

ASPERIOT: CT103

https://www.jotio.tech/web/image/product.template/759/image_1920?unique=1fd29fa


Smart wireless current transformer, 300A

3,158.10 Kč 3158.1 CZK 3,158.10 Kč  With VAT

0.00 Kč  With VAT

Not Available For Sale

This combination does not exist.

Contact Us

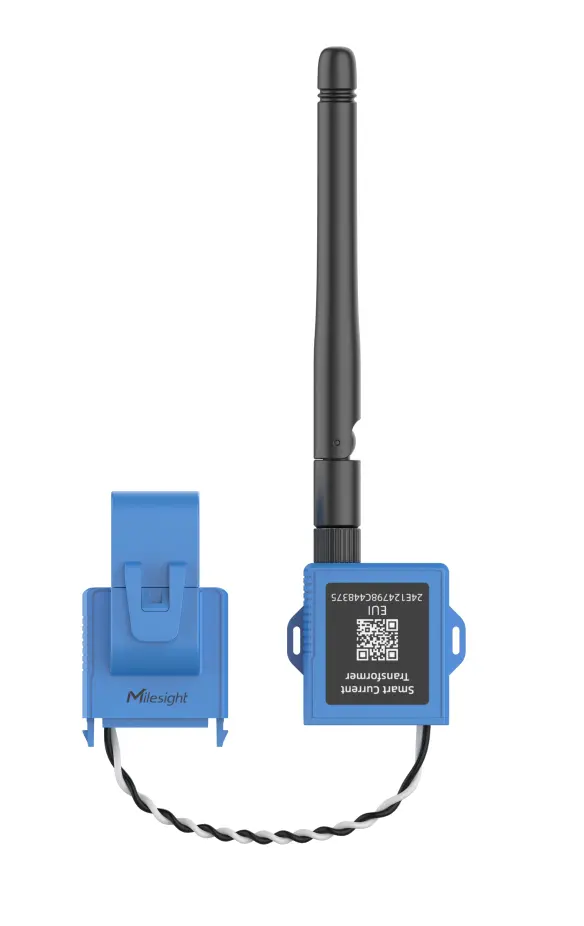

Proudový transformátor je vytvořený pro dálkové měření úrovní střídavého proudu. Usnadňuje analýzu spotřeby energie prostřednictvím hlášení akumulovaných ampér hodin. S výběrem detekce proudu 100A a 300A vyhovuje specifickým potřebám v rámci monitorování energie v různých scénářích.

Proudový transformátor je vytvořený pro dálkové měření úrovní střídavého proudu. Usnadňuje analýzu spotřeby energie prostřednictvím hlášení akumulovaných ampér hodin. S výběrem detekce proudu 100A a 300A vyhovuje specifickým potřebám v rámci monitorování energie v různých scénářích.

Efektivní sledování energie

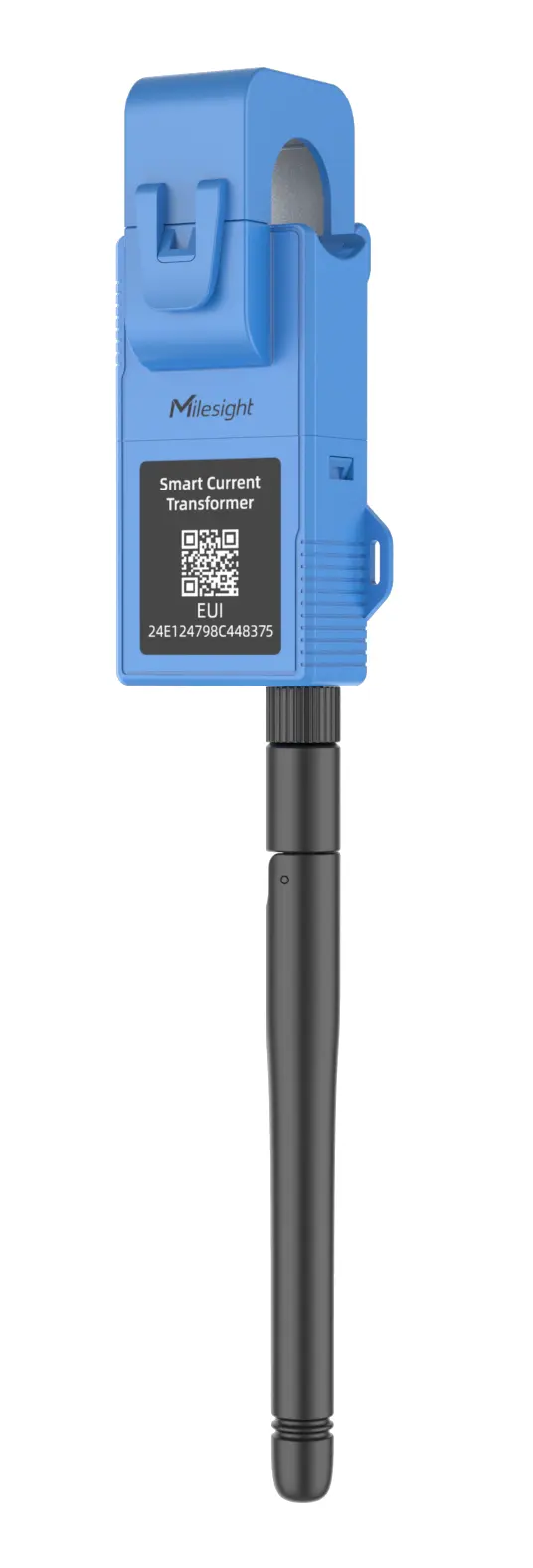

Zařízení je vyráběno ve dvou provedeních CT101 a CT103, které zajistí efektivní monitorování energie specifickým scénářům. Pro běžné aplikace, kde dominuje proud do 100A je vhodné zařízení CT101. V prostředí, kde je potřeba širší rozsah měření proudu je vhodné použít CT103.


Efektivní sledování energie

Zařízení je vyráběno ve dvou provedeních CT101 a CT103, které zajistí efektivní monitorování energie specifickým scénářům. Pro běžné aplikace, kde dominuje proud do 100A je vhodné zařízení CT101. V prostředí, kde je potřeba širší rozsah měření proudu je vhodné použít CT103.


Vysoce přesný a samonapájecí

Zařízení umožňuje sledovat spotřebu energie v reálném čase s vysokou přesností. Zařízení navíc využívá energii přímo z měřeného obvodu, a proto není nutná žádná kabeláž ani baterie.

Vysoce přesný a samonapájecí

Zařízení umožňuje sledovat spotřebu energie v reálném čase s vysokou přesností. Zařízení navíc využívá energii přímo z měřeného obvodu, a proto není nutná žádná kabeláž ani baterie.

Stabilní přenos signálu

Zařízení využívající technologii LoRaWAN je navíc vybaveno vysoce výkonnou anténou, která zajišťuje stabilní přenos signálu. To je klíčové pro udržení spolehlivého přenosu dat a úspěšnému monitorování spotřeby energie napříč různým scénářům.

Stabilní přenos signálu

Zařízení využívající technologii LoRaWAN je navíc vybaveno vysoce výkonnou anténou, která zajišťuje stabilní přenos signálu. To je klíčové pro udržení spolehlivého přenosu dat a úspěšnému monitorování spotřeby energie napříč různým scénářům.

CT103

  • Maximální vstupní proud
    250 Arms
  • Minimální vstupní proud
    2 Arms

CT101

  • Maximální vstupní proud
    100 Arms
  • Minimální vstupní proud
    1 Arms

Parametry a specifikace

Detekce ​ ​ ​​​ ​ ​ ​ ​​​RMS proud

​Frekvence  ​ ​ ​ ​​ ​ ​ ​​3,3 kHz

Napětí ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​​ ​100-480 VAC, 50-60 Hz

Maximální vstupní proud ​ ​ ​ ​ ​300  Arms

Minimální vstupní proud ​ ​ ​ ​2 Arms

Přesnost ​ ​ ​   ​ ​ ​ ​ ​​±1 %

Rozlišení ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​1 mA

Frekvenční pásmo LoRaWAN ​ ​ ​EU868

Výkon ​ ​ ​ ​ ​ ​​ ​ ​ ​ ​ ​16dBm

Citlivost​​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​-137dBm @300bps

Režim ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​OTAA/ABP Class C

Anténní konektor  ​ ​ ​ ​ ​ ​ ​1 × 50 Ω SMA konektor (středový PIN: SMA samice)

​​Tlačítko  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​1 ×  Restart

Indikátor LED  ​ ​ ​ ​ ​ ​ ​ ​ ​​1 × Indikátor stavu/poplachu

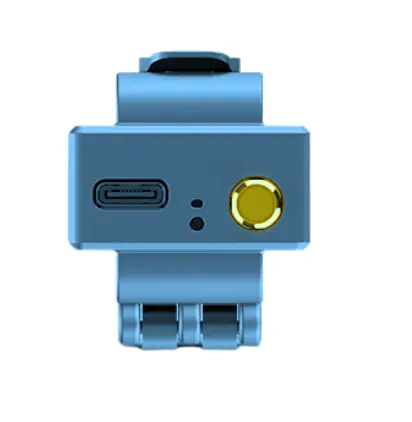

Konfigurace  ​ ​ ​ ​ ​ ​ ​ ​ ​USB Type-C nebo Downlink

Napájení  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Napájecí zdroj s indukovaným proudem

Izolační napětí  ​ ​ ​ ​ ​ ​ ​ ​2,5 kVac(r.m.s) (1mA/1min)

Barva a materiál  ​ ​ ​ ​​ ​ ​ ​Černá, Nylon PA66 (UL94 V2)

Provozní teplota  ​ ​ ​ ​ ​ ​ ​-20°C až 70°C

Skladovací teplota  ​ ​ ​ ​ ​ ​ ​-25°C až 80°C

Relativní vlhkost  ​ ​ ​ ​ ​ ​ ​​≤ 95 % (bez kondenzace)

Krytí  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​IP30

Otvor pro drát ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Ф 16 mm

Hmotnost  ​ ​ ​ ​ ​​ ​ ​ ​ ​85,65g

Rozměry ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​86,5 × 31 × 37,4 mm


Parametry a specifikace

Detekce
RMS proud

​Frekvence
​​3,3 kHz

Napětí
 ​100-480 VAC, 50-60 Hz

Maximální vstupní proud
​300  Arms

Minimální vstupní proud
​2 Arms

Přesnost
±1 %

Rozlišení
​​1 mA

Frekvenční pásmo LoRaWAN
EU868

Výkon
16dBm

Citlivost​​
-137dBm

Režim
OTAA/ABP Class C

Anténní konektor
1 × 50 Ω SMA konektor (středový PIN: SMA samice)

​​Tlačítko
1 ×  Restart

Indikátor LED
1 × Indikátor stavu/poplachu

Konfigurace
USB Type-C nebo Downlink

Napájení
Napájecí zdroj s indukovaným proudem

Izolační napětí
2,5 kVac(r.m.s) (1mA/1min)

Barva a materiál
Černá, Nylon PA66 (UL94 V2)

Provozní teplota
​-20°C až 70°C

Skladovací teplota
​-25°C až 80°C

Relativní vlhkost
​​≤ 95 % (bez kondenzace)

Krytí
​IP30

Otvor pro drát
Ф 16 mm

Hmotnost
85,65g

Rozměry
​​86,5 × 31 × 37,4 mm
